حلول الصمامات الكروية الموثوقة للتطبيقات الصناعية
تستخدم الصمامات الكروية إغلاقًا كرويًا دوارًا لتوفير تحكم موثوق في التدفق للتشغيل/الإيقاف وأداء إغلاق محكم-. وهي متوفرة بمواد وتكوينات مختلفة، وهي مصممة لخطوط الأنابيب والأنظمة الصناعية في مجالات البترول والكيماويات والطاقة وبناء السفن ومعالجة المياه وغيرها من التطبيقات الصعبة.
-
![صمام كروي من النوع العائم]()
صمام كروي من النوع العائميستخدم الصمام الكروي من النوع العائم هيكلًا كرويًا عائمًا. تحت ضغط الوسط، تضغط كرة الصمام على مقعد الصمام السفلي لتشكيل الختم. يتم تحقيق الفتح والإغلاق السريع من خلال الدوران بمقدار 90 درجة، مما يجعله مناسبًا لإغلاق خطوط الأنابيب الصناعية-.عرض المزيد -
![صمام الكرة المثبت على مرتكز الدوران]()
صمام الكرة المثبت على مرتكز الدورانيتميز الصمام الكروي المثبت على مرتكز الدوران بهيكل كروي ثابت، مع دعم الكرة بمرتكزات علوية وسفلية. يؤدي ذلك إلى تقليل الحمل على الكرة والمقعد، بالإضافة إلى عزم الدوران التشغيلي، مما يجعلها مناسبة لخطوط الأنابيب ذات القطر الكبير-، والضغط...عرض المزيد -

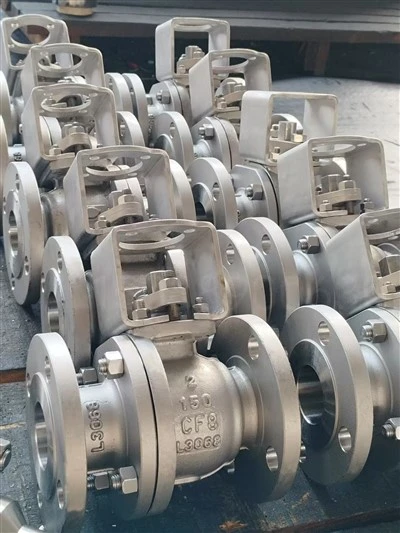

![صمام الكرة الختم الناعم]()
صمام الكرة الختم الناعميتميز الصمام الكروي ذو الغلق الناعم بهيكل كروي عائم ومقاعد ناعمة{0}}مصنوعة من PTFE أو RPTFE، مما يحقق سرعة الفتح والإغلاق من خلال دوران 90 درجة. إنه مناسب لإغلاق خطوط الأنابيب التي تحمل المياه والنفط والغاز الطبيعي والهواء المضغوط وبعض...عرض المزيد -
![صمام الكرة المزدوج]()
صمام الكرة المزدوجيتميز الصمام الكروي المزدوج بهيكل كروي عائم ومقعد ناعم{0}}محكم الغلق، مما يتيح الفتح والإغلاق السريع خلال دوران بزاوية 90 درجة. إنها مناسبة لإغلاق خطوط الأنابيب-وعزل المياه والنفط والغاز الطبيعي والهواء والوسائط الكيميائية القابلة للتطبيق.عرض المزيد -
![نوع ثلاثي من صمام الكرة]()
نوع ثلاثي من صمام الكرةيتميز الصمام الكروي ثلاثي الاتجاهات بهيكل كروي ثلاثي-، مما يسمح بتبديل الوسائط أو تحويلها أو مزجها خلال دوران 90 درجة. إنها مناسبة لخطوط الأنابيب التي تحمل الماء، النفط، الغاز، وبعض الوسائط الكيميائية.عرض المزيد -
![صمام الكرة الملحومة بالكامل]()
صمام الكرة الملحومة بالكامليتميز الصمام الكروي الملحوم بالكامل بجسم صمام ملحوم بالكامل وهيكل كروي دوار بزاوية 90 درجة، مما يقلل من نقاط الاتصال الخارجية مثل الفلنجات والمسامير، وبالتالي يقلل من خطر التسرب الخارجي. إنها مناسبة لخطوط الأنابيب والمحطات وخطوط...عرض المزيد -

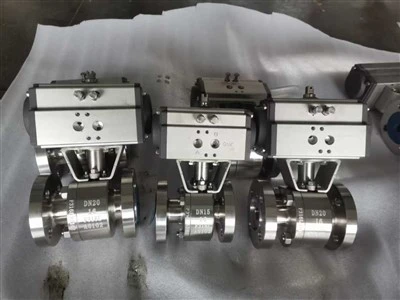

![صمام كروي لختم الوجه الصلب]()
صمام كروي لختم الوجه الصلبيتميز الصمام الكروي ذو الوجه الصلب بهيكل إغلاق ذو وجه معدني صلب. إنها تحقق قطع الوسائط وعزلها من خلال دوران الكرة بمقدار 90 درجة، مما يجعلها مناسبة لدرجات الحرارة العالية-والضغط التفاضلي العالي-والجسيمات والوسائط الكاشطة.عرض المزيد
المواصفات الفنية
|
المعلمة |
نطاق المواصفات |
المعايير الحاكمة |
|
القطر الاسمي |
DN15 إلى DN1200 (1/2 بوصة إلى 48 بوصة) |
ASME B16.34 / API 6D |
|
تقييمات الضغط |
الفئة 150 إلى الفئة 2500 (PN16 إلى PN420) |
أسم B16.34 |
|
مواد الجسم |
WCB، LCC، CF8، CF8M، CF3M، دوبلكس من الفولاذ المقاوم للصدأ (2205/2507)، سبيكة 20، Hastelloy |
أستم / إن 10204 |
|
حدود درجة الحرارة |
-196 درجة إلى +550 درجة (خدمة المبردة إلى درجة الحرارة العالية) |
أسم B16.34 |
|
اتصالات النهاية |
RF، RTJ ذات حواف (ASME B16.5)، اللحام التناكبي - (BW إلى ASME B16.25)، ملولب (NPT) |
أسم B16.5 / B16.25 |
|
وجهًا-إلى-أبعاد الوجه |
وفقًا لـ ASME B16.10 / API 6D |
أسم B16.10 |
|
فئة الختم/التسرب |
المقعد الناعم: المعدل A (ISO 5208) / المقعد المعدني: ANSI/FCI 70-2 الفئة V & VI |
آيزو 5208 / أنسي / إف سي آي 70-2 |
|
خيارات التشغيل |
رافعة، ترس دودي، هوائي (تمثيل فردي-/تمثيل مزدوج-)، كهربائي، هيدروليكي |
ISO 5211 التركيب المباشر |
|
السلامة من الحرائق والانبعاثات |
تصميم آمن ضد الحرائق وفقًا لـ API 607 / API 6FA؛ انخفاض الانبعاثات الهاربة وفقًا للمواصفة ISO 15848-1 |
واجهة برمجة التطبيقات / ISO |
الاعتبارات الرئيسية عند اختيار صمام الكرة
|
قلق المشتري |
الحلول المتاحة |
|
التحكم في التسرب |
مقعد ناعم / خيارات مقعد معدني مع أداء إغلاق محكم-. |
|
خدمة درجة الحرارة العالية |
نظرة خاطفة أو تصاميم المقاعد المعدنية |
|
متطلبات السلامة |
تصميم مضاد للكهرباء الساكنة-ومقاوم للحريق وفقًا لـ API 607 |
|
كفاءة التدفق |
منفذ كامل أو خيارات منفذ مخفضة |
|
التكامل الآلي |
تصميم عزم الدوران الأمثل للمحركات الهوائية/الكهربائية |
نطاق المنتج
صمام كروي من النوع العائم
تم تصميمه بهيكل كروي عائم، وهو يوفر أداء إيقاف موثوقًا{0}}وصيانة بسيطة لأنظمة خطوط الأنابيب الصناعية العامة.
صمام الكرة المثبت على مرتكز الدوران
ويتميز بتصميم كروي مدعوم، ويوفر عزم دوران تشغيل أقل وأداءً مستقرًا لتطبيقات الضغط العالي-والتطبيقات ذات القطر-.
صمام الكرة الختم الناعم
وباستخدام مواد مانعة للتسرب مرنة، فإنه يوفر إغلاقًا محكمًا-وأداء إغلاق موثوقًا به لأنظمة التحكم في السوائل.
صمام الكرة المزدوج
تم تصميمه بهيكل كروي مزدوج-، وهو يوفر أداءً محسنًا في الغلق والتحكم في التدفق لتطبيقات صناعية محددة.
صمام كروي ثلاثي الاتجاه
بفضل تصميمه متعدد-المنافذ، فهو يتيح تبديل اتجاه التدفق وهو مناسب لتحويل خطوط الأنابيب وأنظمة التحكم في العمليات.
صمام الكرة الملحومة بالكامل
يتميز بهيكل جسم ملحوم بالكامل، ويوفر عمر خدمة طويل ويستخدم بشكل شائع في بيئات خطوط الأنابيب الصعبة.
صمام كروي لختم الوجه الصلب
باستخدام تقنية الختم المعدني-إلى-المعدن، تم تصميمه لظروف الخدمة-درجات الحرارة العالية والضغط العالي-والخدمة الكاشطة.
مصفوفة اختيار المواد
|
بيئة التشغيل |
مادة الجسم الموصى بها |
خيارات القطع/الختم الموصى بها |
|
الهيدروكربونات القياسية والمياه |
الكربون الصلب (WCB) / الفولاذ المقاوم للصدأ |
316 الفولاذ المقاوم للصدأ، خيارات المقعد الناعم |
|
خدمة درجة الحرارة المنخفضة- |
الفولاذ الكربوني ذو درجة الحرارة المنخفضة (LTCS) |
زخرفة من الفولاذ المقاوم للصدأ، ومقعد PTFE |
|
خدمة المواد الكيميائية المسببة للتآكل |
الفولاذ المقاوم للصدأ / الفولاذ المقاوم للصدأ دوبلكس |
خيارات السبائك المقاومة للتآكل- |
|
ارتفاع درجة الحرارة أو خدمة جلخ |
سبائك الصلب / الفولاذ المقاوم للصدأ |
تصميم المقعد المعدني |
التطبيقات الصناعية
صناعة البترول:
حلول الصمامات لأنظمة خطوط أنابيب النفط والمعدات الصناعية ذات الصلة.
الصناعة الكيميائية:
مناسب لتطبيقات التحكم في السوائل التي تتضمن بيئات كيميائية متطلبة.
صناعة الطاقة الكهربائية:
يستخدم في أنظمة توليد الطاقة التي تتطلب تشغيلًا مستقرًا.
صناعة بناء السفن:
تطبق في الأنابيب البحرية وأنظمة التحكم في السوائل.
معالجة المياه:
تستخدم لإمدادات المياه ومعالجتها وأنظمة المياه الصناعية.
صناعة الحديد والصلب:
تطبق في بيئات الإنتاج الصناعي الثقيل.
القدرة على التصنيع والجودة
مع أكثر من 20 عامًا من الخبرة في تصنيع الصمامات، تدير PORO منشأة إنتاج تبلغ مساحتها 23,186 مترًا مربعًا وتوفر إمكانية تصنيع وتوريد الصمامات المتكاملة.
خبرة طويلة-في إنتاج الصمامات الصناعية منذ عام 1997
القدرة على التصنيع تغطي فئات صمامات متعددة
خيارات المواد بما في ذلك CS، LTCS، SS، DSS وسبائك الصلب
يتم الإنتاج وفقًا للمعايير الدولية بما في ذلك ANSI وDIN وBS وJIS وGB
تجربة التصدير التي تخدم العملاء عبر أسواق عالمية متعددة
ضبط الجودة
اختبار الغاز عالي الضغط بنسبة 100%-:
يخضع كل صمام كروي لاختبار الغلاف الهيدروستاتيكي (1.5x PN) واختبار تسرب مقعد النيتروجين/الهيليوم عالي الضغط وفقًا لـ API 6D / API 598.
فحص الصلابة وسمك الطلاء:
تم التحقق بنسبة 100% من صلابة طلاء HVOF (أكبر من أو يساوي 60 HRC) وسمك الطبقة على الكرات والمقاعد المعدنية-.
مكافحة الحرائق-التحقق من السلامة وعزم الدوران:
اختبار عزم الدوران المتسلسل عبر جميع فرق الضغط لضمان الحجم المناسب للمشغل وتوافق التركيب مع ISO 5211.
حلول الصمامات الكروية OEM والمخصصة
تتضمن خيارات التخصيص ما يلي:
يمكن للعملاء تقديم مواصفات أو رسومات الصمامات الحالية للتقييم الهندسي قبل الإنتاج.
اختيار المواد
1
>>
مواصفات الصمام
2
>>
المعايير المعمول بها
3
>>
وضع علامات على المنتج
4
>>
متطلبات التعبئة والتغليف
5
>>
إنتاج OEM بناءً على الرسومات أو المواصفات الفنية
6
التعليمات
مع خبرة وفيرة، نحن واحدة من أكثر الشركات المصنعة للصمامات الكروية احترافية والموردين في الصين. نرحب بكم بحرارة لشراء صمام كروي مخصص مصنوع في الصين هنا من مصنعنا. إذا كان لديك أي استفسار حول التعاون، فلا تتردد في مراسلتنا عبر البريد الإلكتروني.
صمام كروي عائم, صمام كروي ذو مانع تسرب ناعم, صمام كروي ثلاثي الاتجاهات
